구축 아파트 난방 분배기 교체 시기와 바닥 엑셀(XL) 배관 연장 및 방통 미장 설비 디테일

20년 이상 된 구축 아파트를 전체 리모델링할 때 많은 건축주들이 싱크대와 마루는 최고급 사양으로 고르면서도, 정작 그 싱크대 하부장 깊숙한 곳에 숨어 있는 '난방 분배기'와 마루 밑에 묻힌 '바닥 난방 배관(엑셀관)'의 수명은 간과하는 경우가 많습니다. 하지만 바닥에 고가의 원목마루나 대형 포세린 타일을 다 깔고 주방 가구까지 완벽하게 세팅한 뒤에 분배기 밸브에서 물이 새거나 특정 방만 보일러가 전혀 따뜻해지지 않는 편난방 하자가 발생하면, 애써 시공한 마감재를 다시 뜯어내야 하는 끔찍한 이중 지출로 이어집니다. 온돌 난방 시스템을 사용하는 한국 아파트의 특성상, 난방 설비는 집안 전체의 혈관과도 같습니다. 이번 글에서는 구축 아파트 리모델링 시 철거 단계에서 반드시 진단해야 할 노후 난방 분배기의 교체 기준과 베란다 확장부 엑셀 배관 연장, 그리고 크랙 없는 방통(바닥 미장) 양생 디테일을 심층 분석해 보겠습니다.

싱크대 아래 시한폭탄, 노후 난방 분배기 진단과 재질별 교체 기준

1. 부식된 주물·동 분배기의 미세 누수 징후와 밸브 고착 문제

난방 분배기는 보일러나 지역난방 열교환기에서 데워진 뜨거운 난방수를 거실과 각 방의 바닥 배관으로 고르게 나누어 보내고, 열을 전달한 뒤 식은 물을 다시 환수하는 핵심 통제 장치입니다. 1990년대 후반에서 2000년대 중반에 지어진 구축 아파트의 싱크대 하부장을 열어보면, 시커먼 무쇠(주물)나 얇은 동(구리), 혹은 초기형 알루미늄 복합 소재로 된 분배기가 설치되어 있는 것을 흔히 볼 수 있습니다. 이러한 구형 분배기는 15년 이상 뜨거운 물과 수압에 노출되면서 금속 내부가 산화되어 녹슬고, 밸브 연결 나사산 주변으로 하얀 석회질 결정이나 푸른 녹이 꽃처럼 피어오르는 '백화 및 부식 현상'을 보입니다. 이 상태에서 밸브 손잡이를 억지로 돌리면 삭아 있던 패킹과 금속이 부러지면서 그 자리에서 뜨거운 물이 뿜어져 나오게 되며, 공사 중 싱크대를 탈거할 때 가해지는 작은 충격만으로도 배관 연결부가 크랙이 가 아랫집 천장 누수로 직결됩니다.

2. 반영구적 스테인리스(STS 304) 분배기와 시스템 각방 온도조절기 연동

주방 싱크대를 새로 교체하는 리모델링 현장이라면, 싱크대 철거 후 벽면이 완전히 개방되었을 때 기존의 낡은 분배기를 내식성과 내열성이 뛰어난 고규격 '스테인리스(STS 304) 분배기'나 '고강도 황동(신주) 분배기'로 전면 교체하는 것이 정석입니다. 이때 분배기 본체만 바꾸는 것이 아니라, 바닥 콘크리트에서 올라오는 엑셀 배관의 경화된 끝단(약 5~10cm)을 깔끔하게 잘라내고 새 조인트 부속(원터치 에이콘 부속 또는 동 슬리브 압착 부속)을 체결해 주어야 접합부 누수를 원천 차단할 수 있습니다. 나아가 예산에 여유가 있다면 분배기 상단에 전동 구동기(밸브 액추에이터)를 장착하고 각 방 벽면에 디지털 룸콘을 연결하는 '각방 온도조절 시스템'을 함께 구축하는 것을 권장합니다. 방마다 미세한 유량을 전자식으로 정밀 제어하여 편난방을 잡아줄 뿐만 아니라, 쓰지 않는 방의 난방을 개별 차단해 겨울철 난방비를 20% 이상 절감할 수 있습니다.

베란다 확장부 난방 엑셀(XL) 배관 연장과 방통 미장의 정석

1. 조인트(이음매) 위치를 고려한 XL 파이프 연결과 공압 기밀 테스트

거실이나 침실의 베란다를 확장할 때는 기존 실내 바닥에 깔려 있던 난방용 가교화 폴리에틸렌관(일명 엑셀 파이프, XL관)을 찾아 확장된 발코니 끝단까지 연장해 주는 설비 공사가 필수입니다. 여기서 가장 주의해야 할 점은 기존 배관과 새 배관을 이어 붙이는 '연결 부속(카플링 조인트)'의 위치와 체결 방식입니다. 일부 비숙련 작업자들은 바닥 콘크리트를 조금만 깨내고 확장 경계선 바닥 속에 연결 부속을 묻어버리곤 하지만, 원칙적으로는 싱크대 하부 분배기에서부터 확장방까지 이음매 없는 한 줄의 통배관으로 새로 깔거나, 부득이하게 바닥에서 연장할 경우 금속 슬리브가 내장된 KSM 인증 정품 XL 전용 유니온 부속을 이중으로 단단히 체결해야 합니다. 배관 연장이 끝난 직후에는 시멘트 미장을 덮기 전, 반드시 배관 내부에 콤프레셔로 공기를 불어넣어 압력 게이지(통상 5~6kgf/cm²)가 24시간 동안 단 0.1의 눈금도 떨어지지 않고 유지되는지 '공압 기밀 테스트'를 거치는 것이 철칙입니다.

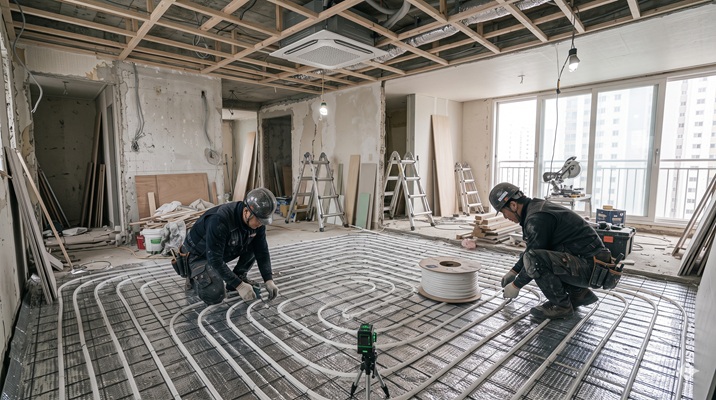

2. 바닥 단열재·와이어메쉬 포설과 크랙 방지 방통(시멘트 몰탈) 양생

확장부 바닥에 난방 배관을 깔기 전에는 아랫집 천장으로 열기가 빼앗기지 않도록 바닥 슬래브 위에 두께 30mm~50mm 이상의 압축 스티로폼(아이소핑크)이나 열반사 은박 단열 매트를 먼저 빈틈없이 깔아주어야 합니다. 그 위에 바둑판 모양의 철망인 '와이어메쉬(Wire Mesh)'를 포설하고, 엑셀 배관을 150mm~200mm의 일정한 간격으로 꺾이지 않게 구부려 철선으로 단단히 결속합니다. 와이어메쉬는 배관의 간격을 고정해 줄 뿐만 아니라, 그 위에 덮는 시멘트 미장(방통)이 보일러의 열팽창을 견디며 쩍쩍 갈라지지 않도록 잡아주는 뼈대 역할을 합니다. 미장 마감 시에는 기존 거실 바닥 높이와 단차가 생기지 않도록 레이저 레벨기로 수평을 맞추어 미장 칼질을 해야 하며, 타설 후 최소 4~7일 이상 바닥 속 수분이 완전히 증발할 때까지 충분히 자연 양생시켜야만 추후 그 위에 시공되는 마루가 습기를 먹고 썩거나 들뜨는 하자를 막을 수 있습니다.

구축 아파트 난방 설비 및 분배기 공사 필수 점검 체크리스트

난방 배관은 시멘트와 마루 속에 묻히고, 분배기는 싱크대 깊숙이 가려져 사후 수리가 가장 까다로운 공정입니다. 설비 작업 당일 건축주가 반드시 확인해야 할 핵심 사항입니다.

• 분배기 구경(15A/20A) 및 가지 수(구수) 확인: 기존 아파트의 메인 난방 배관 규격과 각 방으로 나가는 배관 라인 수(5구, 6구 등)를 정확히 파악하여 유량 손실이 없는 동일 규격의 KS 인증 스테인리스 분배기가 반입되었는지 확인
• 에어핀(공기 빼기 밸브) 방향 및 드레인 호스 체결: 분배기 상단이나 측면에 배관 속 에어를 쉽게 뺄 수 있는 에어벤트(에어핀)가 손이 닿기 편한 각도로 설치되었는지, 싱크대 하부장 바닥에 방수 시트나 점검구를 깔끔하게 타공했는지 점검
• 기존 노후 배관 내부 슬러지(녹물) 세척 병행 여부: 분배기를 교체할 때 20년간 바닥 배관 속에 고여 있던 시커먼 철분 슬러지와 에어를 고압 장비로 한 번 시원하게 불어내어(배관 청소) 열전달 효율을 극대화했는지 체크
• 확장부 배관 피치(간격) 및 꺾임 현상 검수: 창가 쪽 외벽과 맞닿는 확장부 끝단은 가장 추운 곳이므로 배관 간격을 150mm 이내로 더 촘촘하게 감아 시공했는지, 파이프가 급격히 꺾여 물 흐름이 막힌 구간(피리 현상)은 없는지 육안 확인
• 미장 전·후 공압 게이지 압력 유지 사진 확보: 설비 업자가 배관 연결 후 압력 게이지를 걸어둔 상태에서, 타 공정 작업자가 실수로 배관을 밟거나 타카 총으로 쏘아 파손시키지 않았는지 미장 덮기 직전까지 게이지 수치를 재확인

인테리어의 진정한 안락함은 한겨울 맨발로 거실을 걸어 다닐 때 발바닥 전체에 전해지는 고르고 따스한 온기에서 비롯됩니다. 화려한 마감재를 고르기 전에 싱크대 아래 분배기 밸브 하나와 바닥 속 배관 이음매 하나를 정석대로 점검하여, 20년 이상 누수와 추위 걱정 없는 든든한 보금자리를 완성하시길 바랍니다.
